Dom ma działającą instalację fotowoltaiczną, falownik nie sprawia problemów, ale coraz więcej energii oddawane jest do sieci po niskiej wartości, a wieczorem prąd trzeba kupować. Pojawia się więc konkretne pytanie: czy dołożyć magazyn energii przez dodatkowy falownik retrofit AC, czy wymienić obecny falownik na hybrydowy pracujący w układzie DC? Odpowiedź zależy nie tylko od ceny baterii. Trzeba sprawdzić topologię instalacji, stan obecnego falownika, wymagania dotyczące zasilania awaryjnego, moc odbiorników oraz sposób rozliczania energii w net-billingu.
Najczęstszy błąd polega na porównywaniu dwóch urządzeń z ofert handlowych, zamiast porównania dwóch kompletnych systemów. W praktyce liczą się również licznik energii, zabezpieczenia, miejsce montażu, komunikacja między urządzeniami, obwody rezerwowe i to, czy bateria będzie mogła ładować się z fotowoltaiki, sieci albo obu źródeł. Sama informacja, że jeden falownik jest „hybrydowy”, a drugi „retrofit”, nie rozstrzyga jeszcze, który wariant będzie lepszy.
Retrofit AC czy hybrydowy DC — najpierw trzeba rozpoznać układ istniejącej instalacji
Jak działa magazyn w układzie AC
Falownik retrofit AC, nazywany również falownikiem bateryjnym, dołącza magazyn energii po stronie prądu przemiennego. Istniejący falownik fotowoltaiczny nadal pobiera energię z paneli i zamienia prąd stały na przemienny. Nowy falownik bateryjny jest podłączony do instalacji AC, a do niego dołącza się baterię po stronie DC. Oba urządzenia współpracują przez domową sieć elektryczną oraz licznik lub przekładniki mierzące przepływ energii. [4]
W dzień falownik PV może zasilać odbiorniki bezpośrednio. Jeżeli produkcja jest większa niż bieżące zużycie, nadwyżka trafia do sieci AC i może zostać skierowana przez falownik retrofit do ładowania akumulatora. Po zachodzie słońca bateria oddaje energię przez własny falownik do domowych obwodów. Oznacza to dwa niezależne tory: jeden obsługuje panele, drugi magazyn. [1]

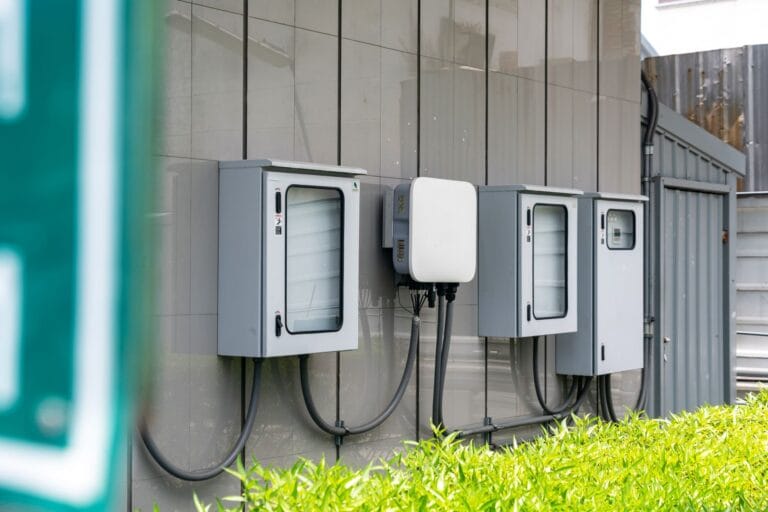

Największą zaletą AC coupling jest możliwość zachowania sprawnego falownika fotowoltaicznego. Nie trzeba zwykle demontować istniejących stringów, zmieniać ich konfiguracji ani przenosić przewodów od paneli do nowego urządzenia. To szczególnie istotne, gdy instalacja ma kilka lat, obecny falownik jest dobrej jakości, znajduje się w trudno dostępnym miejscu albo wymiana wiązałaby się z kosztowną przebudową zabezpieczeń.
Jak działa magazyn w układzie DC
W wariancie DC coupling panele i bateria są obsługiwane po stronie prądu stałego przez jeden falownik hybrydowy albo przez zintegrowany układ przewidziany przez producenta. Energia z modułów może trafić do akumulatora bez wcześniejszej przemiany na AC i ponownego prostowania. W idealnie dobranych warunkach ogranicza to liczbę konwersji.
Najczęściej zastosowanie układu DC w istniejącej fotowoltaice oznacza wymianę obecnego falownika na model hybrydowy. Nie można zakładać, że dowolny akumulator da się podłączyć do dowolnego falownika hybrydowego. Liczą się między innymi zakres napięcia baterii, maksymalny prąd ładowania i rozładowania, sposób komunikacji BMS, dopuszczalna liczba modułów oraz lista urządzeń zatwierdzonych przez producenta.
Jeżeli instalacja jest nowa, falownik PV wymaga wymiany albo planowana jest większa przebudowa, hybrydowy DC może być racjonalnym rozwiązaniem. Trzeba jednak uwzględnić koszt demontażu działającego urządzenia, ponownego podłączenia strony AC i DC, możliwej zmiany zabezpieczeń oraz formalności związanych ze zmianą falownika. Te koszty potrafią ograniczyć przewagę wynikającą z nieco krótszej ścieżki przepływu energii.
Prosta reguła decyzyjna, która nie zastępuje audytu
Jeśli obecny falownik jest sprawny, ma odpowiednią moc i nie planuje się przebudowy strony paneli, punktem wyjścia zwykle jest retrofit AC. Jeżeli falownik jest stary, nie ma funkcji potrzebnych do dalszej eksploatacji, instalacja ma być rozbudowana albo od początku projektuje się kompletny system z baterią, można rozważyć hybrydowy DC.
Nie jest to jednak zasada bez wyjątków. Retrofit AC może być niewygodny, jeżeli producent nie obsługuje pracy wyspowej, nie zapewnia poprawnego sterowania mocą albo wymaga dodatkowego, drogiego urządzenia do zasilania awaryjnego. Hybrydowy DC może z kolei okazać się niepraktyczny, gdy wymiana falownika przerwie produkcję, wymaga ingerencji w dachowe przewody albo nie zapewnia oczekiwanej mocy dla obwodów rezerwowych.
| Kryterium | Retrofit AC | Hybrydowy DC |
|---|---|---|
| Istniejący falownik | Może pozostać bez zmian | Zwykle jest wymieniany na hybrydowy |
| Ingerencja w stringi PV | Zazwyczaj niewielka lub żadna | Często konieczna podczas wymiany urządzenia |
| Konwersje energii | Może wystąpić dodatkowa przemiana AC/DC | Potencjalnie krótsza droga dla ładowania z PV |
| Modernizacja działającej instalacji | Zwykle prostsza | Zależna od kompatybilności i zakresu wymiany |
| Zasilanie awaryjne | Zależy od falownika bateryjnego i układu przełączania | Zależy od funkcji konkretnego falownika hybrydowego |
Słowo „hybrydowy” nie oznacza automatycznie lepszy, a „retrofit” nie jest jedną konkretną technologią. W jednej ofercie retrofit AC może oznaczać pełny system z backupem, a w innej tylko ładowarkę baterii bez zasilania awaryjnego. Przed decyzją trzeba porównać topologię, funkcje i sposób współpracy urządzeń, a nie same nazwy z katalogu.
Błąd 1: wybór technologii na podstawie hasła „DC jest sprawniejszy, więc zawsze lepszy”
Dlaczego uproszczenie o mniejszej liczbie konwersji bywa mylące
W układzie AC energia z paneli przechodzi przez falownik fotowoltaiczny, a przy ładowaniu baterii może następnie zostać ponownie przekształcona. Podczas rozładowania akumulatora prąd stały musi zostać zamieniony na AC, aby zasilić domowe odbiorniki. W systemie DC część tej drogi może zostać skrócona, ale nie oznacza to stałej i dużej przewagi w każdych warunkach.
Falownik nie pracuje przez cały rok w punkcie swojej maksymalnej sprawności. Rano i wieczorem moc jest niska, zimą produkcja bywa ograniczona, a latem bateria może zostać szybko napełniona. W takich warunkach znaczenie mają pobory własne urządzeń, tryb czuwania, sprawność przy częściowym obciążeniu oraz ograniczenia wynikające z temperatury i poziomu naładowania akumulatora.
AC może przegrywać na dodatkowej przemianie energii, ale zyskać ekonomicznie dzięki zachowaniu sprawnego falownika. Jeżeli wymiana urządzenia kosztuje kilka tysięcy złotych więcej niż dołożenie falownika bateryjnego, sama różnica w sprawności może nie zrekompensować wydatku przez cały okres użytkowania. Rachunek powinien uwzględniać koszt modernizacji, a nie tylko parametr z karty katalogowej.
Jak porównywać sprawność bez marketingowych skrótów
W ofertach często pojawia się wartość „sprawność do 98%”. Taki zapis może dotyczyć samego falownika, pojedynczej przemiany przy określonej mocy albo najlepszego punktu pracy. Nie musi oznaczać, że 98% energii pobranej z paneli trafi później do odbiornika po pełnym cyklu ładowania i rozładowania.
Przy planowaniu kolejnych kroków pomocny może być tekst: Połączenie fotowoltaiki, magazynu energii i inteligentnych urządzeń.
Do porównania potrzebna jest sprawność całego cyklu: energia wyprodukowana przez PV, energia przekazana do baterii, energia przechowana, a następnie energia oddana do domu. W kalkulacji powinny znaleźć się:
- straty falownika PV lub falownika hybrydowego,
- straty ładowania i rozładowania ogniw,
- pobór energii przez system zarządzania baterią,
- zużycie własne falownika bateryjnego w gotowości,
- minimalny i maksymalny poziom naładowania,
- ograniczenia mocy przy niskiej lub wysokiej temperaturze,
- energia potrzebna do podtrzymania funkcji komunikacyjnych i zabezpieczeń.

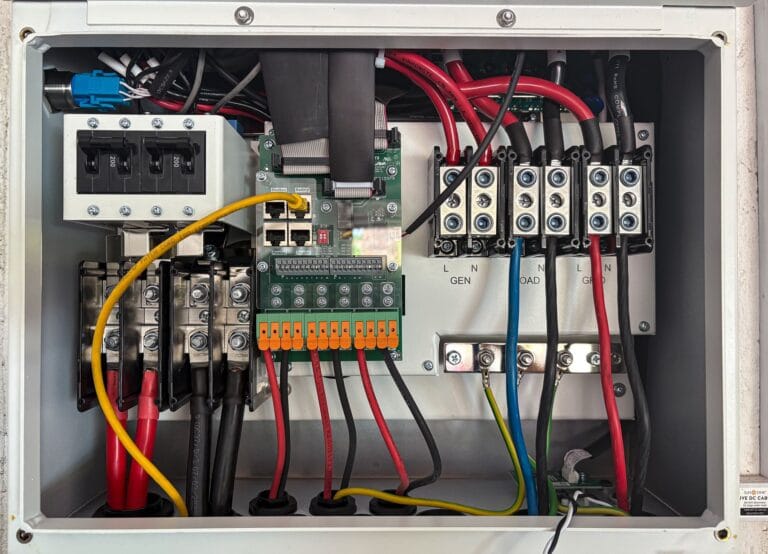

Dobry wykonawca powinien umieć wskazać nie tylko sprawność nominalną, ale również przewidywaną ilość energii dostarczoną do domu w typowej dobie i w skali roku. Można poprosić o dwa warianty: AC i DC przy tych samych panelach, tej samej baterii, identycznym profilu zużycia oraz z uwzględnieniem ładowania od zera do użytecznej pojemności. [3]
Kiedy różnica sprawności ma mniejsze znaczenie niż dobór baterii
W domu zużywającym większość energii wieczorem dodatkowa strata AC może mieć mniejsze znaczenie niż źle dobrana pojemność. Akumulator, który przez dużą część roku pozostaje prawie pełny, nie zwiększa autokonsumpcji proporcjonalnie do swojej ceny. Z kolei zbyt mała bateria szybko osiąga pełny poziom naładowania i nadwyżka nadal płynie do sieci.
Przykładowo, instalacja o dużej mocy może wiosną i latem napełniać baterię już przed południem. Jeżeli domownicy wracają dopiero po południu, nie wykorzystają dodatkowej pojemności, chyba że system ma możliwość zasilania odbiorników lub ładowania samochodu w ciągu dnia. W takim przypadku ważniejsze od teoretycznej różnicy między AC i DC może być sterowanie, pojemność użyteczna oraz profil zużycia.
Sprawność ma większe znaczenie przy intensywnym, codziennym cyklowaniu magazynu. Jeśli bateria ma być ładowana i rozładowywana niemal każdego dnia, straty powtarzają się często. Gdy magazyn pełni głównie funkcję awaryjną i przez większość czasu pozostaje w gotowości, większą rolę mogą odgrywać pobór czuwania, trwałość oraz poprawne działanie zasilania rezerwowego.
Błąd 2: założenie, że każdy magazyn pasuje do każdego falownika
Kompatybilność to więcej niż zgodne napięcie
Dobór magazynu energii nie kończy się na sprawdzeniu, czy napięcie baterii mieści się w zakresie falownika. System musi także rozpoznawać baterię, otrzymywać informacje o jej stanie i odpowiednio reagować na ograniczenia prądu, temperatury oraz poziomu naładowania. Za te zadania odpowiada BMS, czyli system zarządzania baterią, komunikujący się z falownikiem przewodowo lub za pomocą rozwiązania wskazanego przez producenta.
Urządzenia różnych marek mogą mieć zbliżone napięcia, lecz nie muszą współpracować. Nawet w obrębie jednej marki lista kompatybilnych baterii może zależeć od wersji oprogramowania, liczby modułów, daty produkcji i konkretnego modelu falownika. Podłączenie baterii „na próbę” jest niedopuszczalne, ponieważ błędna komunikacja może spowodować nieprawidłowe ładowanie, wyłączenia albo utratę warunków gwarancji.
W przypadku retrofit AC trzeba zweryfikować kompatybilność dwóch par: falownika bateryjnego z baterią oraz falownika bateryjnego z istniejącym falownikiem PV i licznikiem energii. Nie zawsze wymagana jest bezpośrednia komunikacja między falownikami. Czasem wystarcza pomiar przepływu energii w punkcie przyłączenia, ale sposób sterowania musi być przewidziany przez producenta.
Co sprawdzić przed zamówieniem magazynu
Przed przygotowaniem oferty instalator powinien zebrać dokładne oznaczenia wszystkich urządzeń: model i wersję falownika PV, planowanego falownika bateryjnego, baterii, licznika energii oraz modułu komunikacyjnego. Sama nazwa serii często nie wystarcza. Różne warianty tego samego urządzenia mogą mieć inne zakresy napięcia, maksymalne prądy albo odmienne wymagania dotyczące komunikacji.
W dokumentacji należy sprawdzić przede wszystkim:
- minimalne i maksymalne napięcie baterii w całym zakresie pracy,
- maksymalny prąd ładowania i rozładowania,
- moc, którą bateria może oddać ciągle i chwilowo,
- liczbę obsługiwanych modułów oraz sposób ich łączenia,
- typ przewodów komunikacyjnych i wymagany protokół,
- wersję firmware falownika, baterii i urządzeń pomiarowych,
- warunki montażu, zakres temperatur oraz wymagane odstępy,
- oficjalną listę kompatybilnych urządzeń.
Istotne jest również ustalenie, kto odpowiada za aktualizację oprogramowania i uruchomienie systemu. Jeżeli bateria wymaga konfiguracji przez autoryzowany serwis, powinno to być zapisane w ofercie. Brak takiej informacji może oznaczać dodatkowy koszt po montażu albo opóźnienie uruchomienia.
Jak rozpoznać problem z kompatybilnością w ofercie
Sygnałem ostrzegawczym jest oferta, w której bateria została opisana wyłącznie pojemnością, a nie konkretnym modelem i listą współpracujących urządzeń. Podobnie należy traktować deklarację „bateria pasuje do falownika” bez wskazania wersji oprogramowania, liczby modułów i maksymalnej mocy.
Niepełna oferta może pomijać także elementy potrzebne do prawidłowego działania: bezpieczniki, rozłączniki, przewody komunikacyjne, licznik energii, koncentrator danych albo dodatkowy moduł sterujący. Ich brak nie zawsze oznacza błąd techniczny, ale utrudnia ocenę kompletności systemu.
Praktycznym rozwiązaniem jest żądanie od wykonawcy krótkiego potwierdzenia konfiguracji, obejmującego:
- dokładne modele wszystkich urządzeń,
- schemat połączeń po stronie AC, DC i komunikacji,
- przewidywaną moc ładowania i rozładowania,
- informację o obsłudze zasilania awaryjnego,
- warunki gwarancji i zakres uruchomienia,
- procedurę postępowania w razie utraty komunikacji z BMS.
Błąd 3: dobór pojemności tylko na podstawie mocy instalacji PV
Dlaczego duża instalacja nie zawsze potrzebuje dużej baterii
Moc paneli mówi, jak szybko system może produkować energię w sprzyjających warunkach. Nie określa jednak, ile energii zużywa gospodarstwo, o jakich porach występuje pobór ani jak długo bateria ma zasilać odbiorniki. Dlatego magazyn dobierany jako prosta wielokrotność mocy instalacji może być przewymiarowany albo niewystarczający.
Przy doborze trzeba rozdzielić trzy parametry:
- pojemność nominalną baterii, czyli ilość energii deklarowaną przez producenta,
- pojemność użyteczną, dostępną w dozwolonym zakresie pracy,
- moc chwilową i ciągłą, czyli to, jak duże odbiorniki bateria może zasilać jednocześnie.
Bateria o dużej pojemności może nie uruchomić pompy, sprężarki lub płyty indukcyjnej, jeśli falownik ma zbyt małą moc wyjściową. Z drugiej strony mocny falownik z małą baterią szybko osiągnie ograniczenie prądu rozładowania. Pojemność i moc trzeba więc analizować razem, a nie jako dwa niezależne hasła z oferty.
Warto przeczytać również powiązany artykuł: Jak dobrać magazyn energii do istniejącej instalacji fotowoltaicznej.
Jak poprawić dobór pojemności
Punktem wyjścia powinny być rzeczywiste dane zużycia, najlepiej z co najmniej kilku miesięcy. Należy sprawdzić zużycie dobowe, pobór w godzinach wieczornych i nocnych oraz sezonowe różnice. Jeżeli w domu działa pompa ciepła, klimatyzacja, podgrzewacz wody albo ładowarka samochodu, trzeba uwzględnić ich harmonogram i możliwość sterowania.
Można rozważyć trzy osobne scenariusze:
