Diagnostyka usterek wiązki elektrycznej w samochodach po kolizji – jak krok po kroku znaleźć i naprawić uszkodzenia

Dlaczego po kolizji instalacja elektryczna „wariuje” – podstawy problemu

Jak zderzenie działa mechanicznie na wiązkę elektryczną

Podczas kolizji karoseria zgniata się, przesuwa i deformuje. Wiązka elektryczna jest do niej przytwierdzona opaskami, uchwytami i przelotkami, więc siły zderzenia działają bezpośrednio na przewody. Dochodzi do kilku typowych zjawisk: rozciągania, ściskania, przetarć, a czasem wręcz rozerwania wiązki na dwie części.

W strefach zgniotu (przedni pas, okolice podłużnic, próg, tylny pas) przewody potrafią zostać zakleszczone między pogiętymi elementami blacharskimi. Izolacja zewnętrzna wygląda na nienaruszoną, ale wewnątrz miedziana żyła jest już nadłamana lub całkowicie przerwana. Wystarczy później kilka wibracji, aby przewód stracił ciągłość – objaw pojawi się dopiero po kilku dniach lub tygodniach od naprawy blacharskiej.

Częstym skutkiem uderzenia jest też wyskoczenie wtyczek z modułów, rozdzielaczy i lamp. Zaczep plastikowy czasem tylko się odgina, styk „trzyma się” na połowie pinów, a obwód raz łączy, raz nie. To źródło typowych komunikatów „usterka sporadyczna” w sterownikach oraz migających kontrolek ABS/ESP, airbag czy wspomagania.

Przy mocnym dzwonie metalowe elementy mogą przeciąć wiązkę jak nożem. Dzieje się tak np. na ostrych krawędziach błotników, przy podłużnicach, w progach, przy wspornikach chłodnicy. Jeśli ktoś po naprawie blacharskiej nie ułożył wiązki na miejsce, tylko „upchał” ją byle gdzie, przetarcia i zwarcia pojawią się bardzo szybko.

Typowe objawy uszkodzeń elektryki po stłuczce

Po kolizji instalacja elektryczna rzadko psuje się w jednym miejscu. Częściej jest kilka uszkodzeń o różnym nasileniu. Objawy, które szczególnie wskazują na problemy z wiązką, to:

• „Choinka” na desce rozdzielczej – świecą się lub migają liczne kontrolki, często bez logicznego powiązania.
• Znikające zasilanie – auto raz odpala, raz nie, czasem gaśnie w trakcie jazdy lub resetuje się zegar/licznik.
• Błędy ABS/ESP, airbag, kontroli trakcji – szczególnie po uderzeniu w narożniki auta lub progi.
• Brak świateł, kierunkowskazów albo tylko jednej strony oświetlenia.
• Problemy z rozruchem połączone z migającymi kontrolkami immo, check engine albo znikającym przebiegiem.
• Niepracujące szyby, lusterka, centralny zamek, wentylator nawiewu – zwłaszcza gdy oberwały drzwi lub błotniki.

Jeśli komputer pokazuje jednocześnie kilka niepowiązanych błędów (np. ABS, podgrzewanie tylnej szyby i czujnik poziomu paliwa), w pierwszej kolejności trzeba podejrzewać przerwy w głównej wiązce, masach lub zasilaniu sterowników, a nie od razu uszkodzone moduły.

Mechaniczne a elektryczne skutki wypadku – co widać, a co się ukrywa

Blacharz skupia się na karoserii, wymianie lamp, zderzaków, błotników, wzmocnień. Mechanik patrzy na chłodnicę, zawieszenie, pas przedni. Elektryk musi „wejść” w miejsca, gdzie nic nie widać: pod osłony, nadkola, dywany, podszybie. Uszkodzona wiązka potrafi wyglądać na nienaruszoną, bo na zewnątrz widać tylko delikatne zagniecenie lub… nic.

Jeżeli po wypadku wymieniono np. cały przedni pas, nową wiązkę do lamp często tylko się „podpina” do starej głównej wiązki, bez głębszej weryfikacji, co dzieje się pod akumulatorem, w skrzynce bezpieczników czy pod błotnikiem. Stamtąd biorą się później dziwne, trudne do złapania usterki. Mechanicznie auto wygląda na zrobione, ale elektryka żyje własnym życiem.

Drobne uszkodzenie izolacji może przez jakiś czas nie dawać żadnych objawów. Problem zaczyna się, gdy do środka dostanie się woda, sól z drogi i syf. Wtedy zaczyna się powolna korozja żyły oraz pinów w złączu. Po kilku miesiącach pojawia się zwarcie lub przerwa w obwodzie, ale mało kto kojarzy to już z dawno odbytej kolizją.

Kiedy drobna usterka wiązki generuje duże koszty

Najdroższe są nie te awarie, w których kabel jest urwany na pół, tylko te, które dają losowe objawy. Przykład: lekko nadłamany przewód CAN przy module ABS. Raz łączy, raz nie, co powoduje kaskadę błędów w wielu sterownikach. Elektryk, który zacznie bez planu wymieniać moduły, szybko wygeneruje rachunek wyższy niż wartość starszego auta.

Podobnie działa zła masa. Jeden skorodowany punkt masowy w strefie naprawianej po stłuczce potrafi powodować:

• samozapalanie się kontrolki airbag,
• dziwne działanie wycieraczek,
• migotanie świateł,
• problemy z rozruchem i ładowaniem.

Naprawa mechaniczna takiego punktu (zdjęcie, oczyszczenie, nałożenie smaru przewodzącego i porządne dokręcenie) kosztuje grosze i zajmuje kilkanaście minut. Bez diagnostyki wiązki łatwo jednak wpaść w pułapkę „strzelania częściami” – wymiany alternatora, regulatora, akumulatora czy modułu komfortu bez potwierdzenia, że faktycznie są uszkodzone.

Bezpieczeństwo i decyzja: robić samemu czy zlecić?

Strefy zakazane do domowych eksperymentów

Są obszary, gdzie domowy majsterkowicz nie powinien w ogóle wkładać rąk – nie chodzi tylko o ryzyko uszkodzenia auta, ale przede wszystkim o bezpieczeństwo:

• Systemy pirotechniczne (SRS) – poduszki powietrzne, napinacze pasów, kurtyny. Nieprawidłowa ingerencja, zwarcie przewodów, pomiar próbówką żarówkową czy podawanie napięcia „dla testu” może spowodować odpalenie ładunku. To zagrożenie życia i zdrowia.
• Hybrydy i auta elektryczne – wysokonapięciowe wiązki HV, baterie trakcyjne, falowniki i przetwornice. Napięcia kilkuset woltów zabijają. Do pracy przy nich wymagane są kwalifikacje, narzędzia i środki ochronne.
• Układy hamulcowe z elektrycznym wspomaganiem / hamulcem postojowym – przypadkowe uruchomienie siłownika przy rozebranym zacisku może skończyć się poważnym urazem.

Jeżeli uszkodzenie po kolizji objęło wiązki w pobliżu poduszek, napinaczy, żółtych wtyczek SRS lub przewodów w kolorach zastrzeżonych dla HV, lepiej z góry założyć, że tu wchodzi specjalista. Oszczędzanie w tych obszarach łatwo może się obrócić przeciwko właścicielowi auta.

Prosty filtr decyzyjny: kiedy działać samemu

Żeby ocenić, czy ma sens samodzielna diagnostyka wiązki po kolizji, można zastosować prosty filtr. Warto zestawić kilka czynników:

• Poziom wiedzy – czy rozumiesz podstawy elektryki (napięcie, masa, rezystancja), potrafisz używać multimetru i bezpiecznie odłączyć akumulator.
• Objawy – proste (brak świateł z jednej strony, nie działają szyby w drzwiach po uderzeniu) kontra złożone (auto gaśnie, wiele błędów sieci CAN, problemy z rozruchem i ładowaniem jednocześnie).
• Wartość auta – przy starszym samochodzie, gdzie wartość rynkowa jest niska, ekonomicznie sensownie jest powalczyć samemu, o ile nie dotyka się stref niebezpiecznych. Przy nowym, drogim aucie czasem taniej jest od razu jechać do dobrego elektryka.
• Zakres uszkodzeń blacharskich – lekkie otarcie błotnika kontra poważny dzwon w przód z wystrzałem poduszek i przesunięciem podłużnic.

Jeśli kolizja była lekka, nie wystrzeliły poduszki, auto odpala i jeździ, a typowe objawy to np. brak świateł przeciwmgłowych z jednej strony lub niedziałające lusterko – samodzielna diagnostyka ma spory sens. Gdy jednak po wypadku nie działa połowa instalacji, a w raporcie z komputera widać kilkanaście błędów komunikacji między sterownikami, warto ograniczyć się do wstępnych oględzin i notatek dla fachowca.

Kluczowe zasady bezpieczeństwa przy domowej diagnostyce

Przy każdej pracy z wiązką po kolizji obowiązuje kilka żelaznych zasad, które minimalizują ryzyko uszkodzeń i wypadków:

• Odłączanie akumulatora – zawsze przed rozłączaniem dużych złącz, modułów, skrzynek bezpieczników. Najpierw minus, potem plus. Ponowne podłączenie odwrotnie: najpierw plus, potem minus.
• Czas na rozładowanie – po odpięciu akumulatora odczekaj co najmniej 10–15 minut przed dotykaniem złącz SRS, żeby kondensatory w układzie poduszek się rozładowały.
• Bezpieczna praca przy podniesionym aucie – używaj kobyłek, nie wchodź pod samochód oparty tylko na lewarku. W strefach progów i podłogi po kolizji stabilność nadwozia bywa gorsza.
• Ochrona dłoni i oczu – ostre krawędzie pogiętej blachy potrafią przeciąć skórę jak żyletka. Do tego kurz, rdza i resztki szkła. Rękawice i okulary to tani środek bezpieczeństwa.

Przed pierwszym odkręceniem czegokolwiek przygotuj sobie miejsce pracy: oświetlenie, czyste pudełko na śruby, marker do oznaczania wtyczek. Błędy organizacyjne (pomylenie złączy, brak zdjęć przed demontażem) generują potem dodatkową pracę i koszty.

Jak współpracować z elektrykiem, żeby nie przepłacić

Jeżeli decyzja jest taka, że część prac robisz sam, a część zlecasz, sensowne jest podejście „półprofesjonalne”. Możesz zaoszczędzić pieniądze i czas, przygotowując dla elektryka konkretne informacje zamiast ogólnego „coś nie działa”.

Przydatne elementy:

• spis wszystkich zaobserwowanych objawów z datą i warunkami (np. „po deszczu nie działają kierunkowskazy z lewej strony”),
• zdjęcia miejsc uszkodzeń wiązki, przetartych przewodów, pogiętych stref karoserii,
• lista bezpieczników, które już zostały sprawdzone lub wymienione,
• informacja, które naprawy wykonałeś sam (żeby elektryk wiedział, gdzie szukać potencjalnych błędów amatorskich).

Dobry elektryk doceni rzetelne przygotowanie. Diagnoza będzie krótsza, co bezpośrednio przekłada się na niższy rachunek. Ty zaś masz pewność, że nie płacisz za czas spędzony na podstawowych oględzinach, które sam możesz zrobić w garażu.

Podstawowy warsztat i materiały – wersja budżetowa vs „komfortowa”

Absolutne minimum do diagnostyki wiązki po kolizji

Nie trzeba od razu kupować profesjonalnej walizki za kilka tysięcy złotych. Do pierwszej, rozsądnej diagnostyki wystarczy prosty, ale dobrze dobrany zestaw narzędzi:

• Tani multimetr – nawet budżetowy model, byle miał pomiar napięcia DC do 20 V, test ciągłości z brzęczykiem i pomiar rezystancji.
• Próbówka 12 V – klasyczna „probówka” z żaróweczką. Działa szybciej niż multimetr przy sprawdzaniu, czy na przewodzie pojawia się plus.
• Zestaw końcówek i igieł – do wpinania się w wiązkę od strony złącz bez ich niszczenia. Przydatne przy testowaniu pinów w gęstych kostkach.
• Nożyk, skalpel, obcinaki do przewodów – do precyzyjnego nacinania izolacji, zdejmowania oplotu, cięcia peszli.
• Podstawowy zestaw nasadek, kluczy i śrubokrętów – do demontażu osłon, lamp, plastików nadkoli i elementów tapicerki.

Taki zestaw da się skompletować za stosunkowo niewielkie pieniądze. Jeżeli pracujesz sporadycznie i głównie przy własnym aucie, lepiej kupić prostszy, ale przyzwoity jakościowo multimetr niż „wypasioną” chińską walizkę narzędzi elektrycznych, która rozpadnie się po pierwszym użyciu.

Materiały eksploatacyjne: na czym nie oszczędzać, a gdzie można

Przy wiązkach po kolizji sporo rzeczy się po prostu „zużywa” przy rozbieraniu i składaniu. Kilka drobiazgów dobrze mieć od razu pod ręką, żeby nie przerywać pracy:

• Porządna taśma materiałowa (flizelina, tkanina) – do owijania wiązek w kabinie i suchych strefach. Zwykła izolacja PVC w środku auta po roku zaczyna się odklejać.
• Taśma izolacyjna dobrej jakości – jedna lub dwie rolki markowej, a nie najtańszej z marketu. Tania pęka na mrozie i zostawia klej.
• Peszle i rurki karbowane – różne średnice, do ochrony przewodów w nadkolach, przy progu, pod autem.
• Trytytki – różne długości, czarne (lepiej znoszą UV), najlepiej z blokadą metalową lub z tworzywa lepszej jakości.
• Koszulki termokurczliwe – zestaw mix średnic, z klejem wewnątrz do połączeń narażonych na wilgoć.

Na taśmie czy peszlach nie ma sensu polować na najdroższe marki, ale kompletny „no name” z najniższej półki często wychodzi drożej – poprawki, rozklejanie się wiązek i kolejne rozbieranie plastików zabierają czas i nerwy. Rozsądny kompromis to materiały z działu „pro” znanych marek kupione w promocji lub w większej paczce.

Wersja „komfortowa”: co realnie przyspiesza pracę

Jeżeli wiesz, że nie skończy się na jednym aucie, kilka dodatków mocno ułatwia życie. Nie są niezbędne, ale raz kupione będą pracować latami.

• Multimetr lepszej klasy – szybsza reakcja, stabilniejszy odczyt, często funkcje przydatne przy szukaniu przerw w wiązce (min/max, szybki brzęczyk).
• Próbnik z diodami LED i zabezpieczeniem – bezpieczniejszy dla delikatnej elektroniki niż probówka z dużą żarówką.
• Prosta stacja lutownicza z regulacją temperatury – dużo wygodniejsza niż „chiński pistolet” z bazaru. Umożliwia szybkie, czyste lutowanie bez przegrzewania przewodów.
• Zaciskarka do konektorów – nawet budżetowy model z wymiennymi szczękami pozwala robić trwałe końcówki zamiast kombinowania kombinerkami.
• Ręczna lampa warsztatowa LED na magnes – dobra widoczność przy podszybiu, w progach i nadkolach skraca diagnozę o połowę.

Taki „komfortowy” zestaw jest sensowny dla kogoś, kto pomaga rodzinie, znajomym lub planuje dłuższą przygodę z mechaniką. Dla pojedynczej naprawy po własnej kolizji wystarczy baza z pierwszej listy, a droższe elementy można pożyczyć – często lepiej wydać kilkadziesiąt złotych na wypożyczenie stacji lutowniczej niż kupować ją tylko do jednej wiązki.

W tym miejscu przyda się jeszcze jeden praktyczny punkt odniesienia: Monitorowanie ciśnienia w oponach TPMS w Changanie programowanie czujników krok po kroku.

Tanie zamienniki a jakość naprawy

Przy przewodach i złączach pułapka jest prosta: najtańsze elementy kuszą ceną, ale potrafią narobić szkód. Zbyt twarda miedź, słaby zacisk lub źle dobrana średnica przewodu powodują, że naprawione miejsce będzie najsłabszym punktem całej wiązki. To samo dotyczy „uniwersalnych” kostek z Allegro wkładanych zamiast fabrycznych złączy – czasem lepiej znaleźć używaną, oryginalną w wiązce z rozbitka niż na siłę adaptować przypadkową.

Sporo można za to ugrać, kupując przewody „na metry” w hurtowni elektrycznej zamiast gotowych kabelków w kolorowych opakowaniach. Do prostych obwodów oświetlenia czy zasilania akcesoriów nie trzeba przewodów dedykowanych OEM, wystarczy odpowiedni przekrój, elastyczna izolacja i zbliżona kolorystyka, żeby nie wprowadzać chaosu w instalacji.

Jeśli trzeba wymienić większą kostkę w miejscu narażonym na wodę (np. przy lampie, czujniku ABS w nadkolu), lepiej poszukać kompletnej wiązki z demontażu i przełożyć odcinek „plug and play”, niż bawić się w dorabianie całego złącza z chińskich pinów. Zajmie to często tyle samo czasu, a ryzyko problemów z korozją styków czy luzem pinów będzie dużo mniejsze. Dobrym kompromisem są markowe złącza hermetyczne typu automotive z uszczelkami – nie wyglądają jak fabryka, ale trzymają parametry i wytrzymują kilka sezonów bez niespodzianek.

Przy doborze przewodów trzymaj się prostych zasad: nie schodź z przekrojem niżej niż fabryka, nie pakuj sztywnych przewodów instalacyjnych z domu i pilnuj oznaczeń. Jeżeli nie masz oryginalnych kolorów, stosuj choćby własne oznaczenia markerem lub koszulkami w różnych barwach. Chodzi o to, żeby za rok lub dwa dało się jeszcze zrozumieć, co zostało zrobione. Pojedynczy zysk paru złotych na kablu nie kompensuje godziny szukania połączenia po następnej usterce.

Sprawdza się też zasada „minimum eksperymentów w strefach trudnodostępnych”. Tam, gdzie wiązka po naprawie będzie zakopana pod deską rozdzielczą, progami czy podszybiem, lepiej użyć lepszego przewodu, solidnego złącza i koszulek termokurczliwych z klejem. Tanie rozwiązania można zostawić do okolic bez większego znaczenia – np. dodatkowego zasilania akcesoriów w łatwo dostępnym miejscu, gdzie ewentualna poprawka zajmie kwadrans, a nie pół dnia demontażu tapicerki.

Jak „czytać” instalację auta po kolizji – schematy i logika wiązek

Skąd wziąć schemat i jak go nie zepsuć już na starcie

Bez schematu da się ogarnąć proste rzeczy typu lampa czy klakson, ale przy poważniejszej kolizji szybko robi się loteria. Zamiast strzelać bezpiecznikami, lepiej poświęcić godzinę na zdobycie i ogarnięcie schematu konkretnego modelu.

Miejsca, gdzie zwykle da się upolować schemat bez bankructwa:

• fora tematyczne danej marki lub modelu – użytkownicy często wrzucają wycinki, które wystarczają do konkretnego układu (np. ABS, poduszki, światła),
• płatne serwisy online typu dokumentacja serwisowa na abonament – opłaca się szczególnie, gdy masz więcej niż jedno auto lub robisz większą naprawę,
• używane książki serwisowe (Haynes, „Sam naprawiam”) – nie ma tam wszystkiego, ale schematy podstawowych obwodów zwykle są wystarczające.

Najprostszy trik: wydrukuj tylko potrzebne fragmenty zamiast całej księgi. Do diagnostyki wiązki po kolizji zwykle wystarczy wycinek: np. „instalacja przedniej części auta” lub „wiązka drzwi kierowcy”. Kolorowe wydruki pomagają, ale da się spokojnie pracować na czarno-białych, jeśli sam dopiszesz kolory przewodów przy odpowiednich liniach.

Logika podziału wiązek – które odcinki cierpią po stłuczce

Instalacja nie jest jednym wielkim kłębem kabli. W większości aut wiązki są dzielone na kilka głównych stref, co pomaga zawęzić poszukiwania. Po kolizji uszkodzenia zwykle skupiają się w okolicy:

• przednich podłużnic i pasa przedniego – wiązki do lamp, wentylatorów, czujników zderzeniowych, czujników temperatury,
• nadkoli i progów – przejścia kabli z komory silnika do kabiny, wiązki poduszek, ABS, czujników poziomu,
• drzwi i klap – przelotki gumowe, kostki w słupkach, miejsca często „skręcone” przy naprawach blacharskich.

Znając ogólny podział, możesz od razu skupić się na najbardziej podejrzanych odcinkach. Jeśli przód auta był „złożony” i nie działają światła oraz czujnik temperatury zewnętrznej, raczej nie ma sensu od razu rozbierać połowy kokpitu – logika mówi, że przerwa będzie w zasięgu kilkudziesięciu centymetrów od strefy uderzenia.

Kolory i oznaczenia przewodów – jak się w tym nie pogubić

Producenci używają różnych kodów kolorystycznych, ale pewne schematy pojawiają się często. Zamiast próbować zapamiętać wszystko, lepiej mieć pod ręką prostą „legendę” spisaną na kartce:

• grubsze przewody w jednym kolorze (często czerwone, czasem brązowe lub niebieskie) – główne zasilania,
• czarne lub brązowe – masy (minus), choć w niektórych autach masa potrafi być w innym kolorze,
• cienkie w paski – sygnały do czujników, sterowania przekaźnikami, komunikacja.

Przy naprawie po kolizji dobrym nawykiem jest robienie własnych notatek: zapisujesz np. „kostka lampy lewa, pin 1 – grubość ok. 1,5 mm², kolor żółty z czarnym paskiem, mijania”. Po godzinie rozbierania plastików w kilku miejscach łatwo zapomnieć, „który żółty” był od czego.

Jeżeli musisz zastosować przewód w innym kolorze niż fabryczny, oznacz go na końcach markerem lub krótką koszulką w kolorze oryginału. Zajmuje to minutę, a następnym razem nie będziesz się zastanawiał, dlaczego w wiązce przy lampie nagle pojawił się zielony kabel wśród żółtych.

Jak śledzić obwód „na papierze” i w aucie

Najwięcej czasu zabiera przeskakiwanie oczami po schemacie. Znacznie szybciej idzie praca w kilku prostych krokach:

1. Wyznacz początek i koniec obwodu: np. od bezpiecznika F10 w skrzynce A do lampy lewej i przełącznika świateł.
2. Zaznacz na schemacie wszystkie złącza po drodze – wtyczki pośrednie, kostki w nadkolu, złącza przy podszybiu.
3. Na podstawie schematu i krótkiego oglądu auta wyznacz punkt, do którego na pewno sygnał dochodzi (np. do kostki przy podszybiu) i od którego już nie (kostka przy lampie).
4. Szukanie przerwy sprowadza się wtedy do odcinka między tymi dwoma kostkami, a nie do całej długości od bezpiecznika do odbiornika.

Dobrym patentem jest zaznaczanie sobie na kopii schematu kroków diagnostycznych: zielonym flamastrem miejsca, gdzie napięcie jest, czerwonym – gdzie już go brakuje. Po kilku pomiarach wizualnie widać, gdzie kończy się „zielona” ścieżka.

Wstępna diagnostyka po kolizji – przegląd „na oko” i szybkie testy

Co sprawdzić zanim podłączysz jakiekolwiek mierniki

Zanim zaczniesz wciskać sondy w kostki, opłaca się zrobić bardzo dokładny przegląd wzrokowy. To banał, ale często właśnie wtedy wychodzą rzeczy typu przecięty na pół kabel lub złącze, które wypadło z gniazda.

Kolejność oględzin po kolizji, która oszczędza czas:

• strefa najbardziej zgnieciona – okolice zderzaka, lamp, nadkoli, progów,
• przelotki gumowe (drzwi, klapa, przejście komora silnika – kabina),
• okolice punktów masowych – przy lampach, na podłużnicach, pod akumulatorem,
• skrzynki bezpieczników i przekaźników – czy nie są pęknięte, zalane, przesunięte.

Znaki, że wiązka oberwała nawet jeśli izolacja wygląda „na oko” dobrze:

• mocno rozciągnięte odcinki – izolacja się „błyszczy” lub wydaje się cieńsza,
• świeże załamania peszla – pod spodem przewody często są nadłamane,
• ślady styku z ostrą blachą – krawędź po szlifierce, poszarpane otwory.

Przy pierwszym obchodzi auta zrób zdjęcia najbardziej podejrzanych miejsc. Nawet jeśli teraz nie ruszasz jakiegoś odcinka, później łatwiej porównasz, czy coś się nie zmieniło po kolejnych demontażach.

Szybkie testy bez specjalistycznego sprzętu

Nawet bez miernika da się wiele wyłapać. Chodzi o proste próby reagowania instalacji na ruch, wilgoć i obciążenie.

Przykładowe szybkie testy:

• Test „poruszaj wiązką” – przy włączonym obwodzie (np. światła, kierunkowskaz) delikatnie poruszaj odcinkami wiązki w okolicach uszkodzeń blacharskich. If światło mruga lub gaśnie, masz typowy „przerwany” albo nadłamany przewód.
• Test „puknięcia” złącz – lekko obstukaj palcem lub plastikowym trzonkiem śrubokręta podejrzane złącza i przekaźniki. Przerywana praca świadczy o złym styku w kostce lub przekaźniku.
• Test obciążeniowy żarówką – zwykłą żarówkę 21 W można wykorzystać jako prowizoryczne obciążenie: podłącz ją zamiast uszkodzonego odbiornika. Jeżeli na mierniku masz 12 V, a żarówka ledwo świeci, problem jest w słabym styku lub nadłamanym przewodzie.

Takie testy często wychodzą lepiej niż „suche” podpięcie miernika, który pokaże napięcie nawet przez pół urwanego drucika. Żarówka od razu obnaża słaby punkt – albo świeci pełną mocą, albo nie.

Bezpieczniki i przekaźniki – jak nie wpaść w pułapkę „podmieniania w ciemno”

Po kolizji pierwszym odruchem jest przelot po skrzynce bezpieczników. Same oględziny nie wystarczają, bo bezpiecznik może wyglądać dobrze, a mimo to mieć naderwaną blaszkę i robić cyrki pod obciążeniem.

Rozsądne podejście:

• sprawdź każdy bezpiecznik odpowiadający za uszkodzoną strefę miernikiem lub próbówką, a nie tylko wzrokiem,
• zrób zdjęcie rozkładu bezpieczników z opisem – ułatwia późniejsze składanie, gdy trzeba któryś przełożyć do testów,
• jeśli musisz podmienić przekaźnik, zamieniaj go na inny z tej samej skrzynki, ale od mniej krytycznej funkcji (np. od klimy), żeby nie kupować od razu nowych „na pałę”.

Jeżeli bezpiecznik od danego obwodu pali się od razu po włączeniu funkcji (np. świateł), to dobry sygnał, że gdzieś po drodze jest zwarcie do masy – najczęściej tam, gdzie blacha była zagięta lub coś się przetarło. W takim przypadku nie ma sensu wkładać grubszego bezpiecznika: tylko powiększysz zasięg spalenia wiązki przy kolejnym zwarciu.

Ocena stanu punktów masowych po uderzeniu

Błędy masy to klasyk po naprawach blacharskich. Masa często jest przykręcona do elementów, które trzeba było prostować lub wymieniać, a potem ktoś albo jej nie dokręcił, albo przykręcił na gołą, świeżo lakierowaną blachę.

Szybka procedura:

• odnajdź wszystkie punkty masowe w strefie naprawianej blacharki (pomaga schemat i oględziny),
• odkręć śrubę, oczyść miejsce styku do gołego metalu (papier ścierny, szczotka druciana),
• po skręceniu możesz zabezpieczyć krawędzie lekką warstwą smaru miedzianego lub wazeliny technicznej wokół, nie na samym styku.

Przykład z praktyki: po wymianie przedniego pasa i lewej podłużnicy przestała działać połowa elektryki w przedniej części auta. Winny – punkt masowy przykręcony na świeżą farbę. Po jego oczyszczeniu zniknęły „duchy” w postaci świecących się kontrolek od ESP i poduszek.

Wykorzystanie prostego multimetru w pierwszej fazie diagnozy

Nawet tani multimetr wystarczy, żeby w godzinę zawęzić poszukiwania z „całego przodu auta” do odcinka długości kilkunastu centymetrów. Klucz nie w cenie miernika, tylko w sposobie jego użycia.

Podstawowe tryby, które realnie przydają się przy wiązce po kolizji:

• pomiar napięcia DC – sprawdzanie, czy na danym pinie pojawia się +12 V po włączeniu obwodu,
• test ciągłości (brzęczyk) – szukanie przerw między dwoma punktami wiązki,
• pomiar rezystancji – dodatkowa kontrola jakości połączeń, szczególnie przy masach i punktach łączeniowych.

Przy szukaniu przerwanego przewodu ustaw miernik na brzęczyk, odłącz akumulator i rozepnij obie końcówki wiązki (np. kostkę przy lampie i kostkę przy podszybiu). Podłącz sondy do odpowiadających sobie pinów – jeśli brzęczy, przewód jest ciągły. Brak sygnału oznacza przerwę lub poważne uszkodzenie. Przesuwając sondę w kolejnych złączach, zawężasz obszar poszukiwań.

Od czego zacząć, gdy „nic nie działa”, a auto po kolizji świeci choinką kontrolek

Po większym dzwonie często pojawia się wrażenie totalnego chaosu: świecą się wszystkie możliwe kontrolki, nie działa wspomaganie, ABS, radio, szybki. Zamiast rozkładać ręce, lepiej przyjąć prostą kolejność sprawdzania:

1. Akumulator i główne zasilania – sprawdź napięcie spoczynkowe, dokręcenie klem, stan głównych przewodów plusowych (do skrzynki bezpieczników, rozrusznika) i głównej masy silnika.
2. Główne bezpieczniki i przekaźniki – szczególnie te na klemie plusowej i w skrzynce komory silnika; po uderzeniu mogły się obluzować lub pęknąć.
3. CAN i złącza modułów – wstępnie przynajmniej docisnąć i obejrzeć wtyczki przy sterowniku silnika, ABS, skrzynce pod deską rozdzielczą. Przy mocnym szarpnięciu karoserii potrafią się delikatnie wysunąć.
4. Sprawdzenie prostych obwodów – światła mijania, kierunkowskazy, dmuchawa. Jeśli te działają prawidłowo, a sypią się tylko systemy zaawansowane, większy sens ma dalsza diagnostyka komputerowa niż błądzenie po całej wiązce.

Takie usystematyzowanie kroków oszczędza godzinę bezproduktywnego patrzenia na „choinkę” na desce. Najpierw upewniasz się, że auto ma solidne zasilanie i masę, dopiero później szukasz subtelniejszych uszkodzeń przewodów czy złączy.

Metodyczne szukanie przerwy lub zwarcia w konkretnym obwodzie

„Dziel i zwyciężaj” – jak skrócić czas poszukiwań z godzin do minut

Największy błąd przy uszkodzonej wiązce to jazda sondą „pin po pinie” od początku do końca. Zajmuje to masę czasu, a i tak można przegapić uszkodzenie między złączami. Dużo szybciej idzie metoda dzielenia obwodu na logiczne sekcje.

Prosty schemat postępowania:

1. Na schemacie zaznacz początek obwodu (bezpiecznik, przekaźnik) i jego koniec (odbiornik – np. lampa, silnik wentylatora).
2. Znajdź mniej więcej środek trasy – złącze pośrednie, wiązkę przy słupku, przejście przez grodź.
3. Zrób pomiar napięcia lub ciągłości w tym „środku”.
4. Jeśli w środku jest OK – szukasz problemu od środka do końca. Jeśli nie ma napięcia/ciągłości – zawężasz do odcinka od początku do środka.

Po dwóch, trzech takich „cięciach” wiesz już, na którym fragmencie kilkudziesięciocentymetrowym leży problem, zamiast błądzić po całej długości przewodu od skrzynki bezpieczników do zderzaka.

Jak nie zgubić się w wiązce – oznaczanie i dokumentacja na bieżąco

Przy kolizji łatwo skończyć z pękiem luźnych konektorów i kilka podobnych wtyczek „gdzieś z przodu”. Zanim rozłączysz kolejne kostki, poświęć parę minut na prostą dokumentację.

• Taśma malarska + marker – tania, nie zostawia kleju; opisuj obie strony złącza (np. „L. LAMPA GÓRA”, „CZUJNIK TEMP.”).
• Zdjęcia telefonem – każde rozłączenie złącza, szczególnie przy modułach i skrzynkach, zrób szybkie foto „przed” i „po”. Oszczędza to zgadywania, który zatrzask był z której strony.
• Gumki lub trytytki w różnych kolorach – przy większych wiązkach można nimi oznaczać sekcje już sprawdzone lub te, do których trzeba wrócić.

Takie drobiazgi są szybsze niż szukanie później „gdzie była ta szara wtyczka z trzema pinami” w gąszczu innych szarych wtyczek.

Typowe miejsca przerwy przewodu po kolizji

Na autach po dzwonach pewne miejsca psują się tak często, że wręcz opłaca się zaczynać szukanie właśnie tam, zanim rozprujesz pół wiązki.

• Przelotki drzwi i klapy – guma bywa cała, a w środku kilka przewodów złamanych „na włosku”. Objawy: znikające centralne zamki, szyby, trzecie światło stop.
• Mocno zagięte odcinki przy zderzakach – po wymianie pasa przedniego wiązka często jest przygnieciona plastikami lub źle poprowadzona i przecięta o rant blachy.
• Okolice mocowań chłodnic i belki zderzaka – przy składaniu auto-potrafi być przykręcona wiązka razem z uchwytem chłodnicy i „przecięta” śrubą.
• Pod akumulatorem – wycieki kwasu, wilgoć, drobne uderzenia przy montażu akumulatora, a tam często biegną grube zasilania i rozgałęzienia.

Jeżeli obwód dotyczy np. tylnej lampy, nie ma sensu od razu rozbierać połowy kokpitu. Najpierw sprawdź klapę, przelotkę, okolice zderzaka – dopiero kiedy tu jest czysto, idź dalej w stronę środka auta.

Naprawa uszkodzonych przewodów – jak to zrobić, żeby działało i nie zbankrutować

Cięcie i łączenie przewodów – kiedy lut, a kiedy złączka

Każdy ma swoje „szkoły”, ale przy wiązce po kolizji dobrze trzymać się kilku prostych zasad, które łączą rozsądny koszt z trwałością.

• Lutowanie – dobre tam, gdzie przewód jest stosunkowo nieruchomy (np. w tunelu środkowym, przy podszybiu) i masz dostęp, żeby porządnie zaizolować połączenie. Daje niski opór i estetykę, o ile zrobione dobrze.
• Złączki zaciskane (tulejkowe, „beczki”) – lepsze w miejscach, gdzie przewód pracuje (drzwi, klapa, okolice zderzaków). Elastyczność połączenia bywa większa niż przy twardym lustrze lutu.
• Unikaj skręcania „na sucho” i izolowania taśmą – to dobry sposób, żeby za pół roku znowu wrócić do tematu, tylko z gorszą korozją i trudniejszym dostępem.

Jeżeli budżet jest napięty, wystarczy zestaw prostych złączek zaciskanych i przyzwoita kombinierka do zaciskania. Zamiast drogich szczypiec do kabli można użyć tańszych, ale wtedy lepiej robić dwa zaciski na każdej stronie przewodu.

Dobór przekroju i koloru przewodu przy wymianie odcinka

Przy wymianie kawałka uszkodzonego kabla ważne są dwa parametry: przekrój i logika kolorów.

• Przekrój – dobieraj co najmniej taki sam jak oryginał; jeżeli nie masz identycznego, użyj odrobinę grubszego. Cieńszy przewód może się przegrzewać lub powodować spadki napięcia.
• Kolorystyka – idealnie byłoby trzymać oryginalne kolory, ale nie zawsze się da. Minimum to:
  • nie mieszaj mas (czarne, brązowe) z plusami (czerwone, żółte),
  • przy braku odpowiedniego koloru oznacz przewód taśmą z opisem (np. „+ STOP PRAWY”).

Przy jednej naprawie „jakikolwiek drut” wydaje się najszybszy. Problem zaczyna się przy kolejnym szukaniu usterki, kiedy nikt już nie pamięta, że zielono-czerwony kabel w wiązce miał być od kierunku, a w środku jest dokładany niebieski.

Izolacja i zabezpieczenie miejsca naprawy

Nawet dobra elektrycznie naprawa padnie, jeśli dostanie się tam wilgoć lub przewód będzie ciągle tarł o blachę. Końcowe „dopieszczenie” połączenia jest ważniejsze niż to, czy użyjesz lutu czy złączki.

• Rurki termokurczliwe – podstawowy materiał; najlepiej z klejem w środku na odcinki wystawione na wilgoć (zderzaki, progowe wiązki).
• Peszel lub karbowana osłona – tani i skuteczny sposób, żeby przewód nie tarł o ostre elementy. Nawet stary, ale cały peszel z innej wiązki robi robotę.
• Taśma materiałowa – lepsza niż PVC do wnętrza kabiny; nie odkleja się tak w upale i nie skrzypi.

Jeżeli dany odcinek wiązki jest narażony na kamienie, wodę i sól spod kół, dobrze jest po naprawie ułożyć go trochę „głębiej” lub osłonić dodatkowym paskiem gumy czy kawałkiem starej maty.

Jak uniknąć „pajączków” – planowanie większej naprawy wiązki

Przy mocno rozjechanej wiązce łatwo popaść w chaos: tu złączka, tam lut, pięć przedłużeń w jednym miejscu. Da się to zrobić czyściej, bez wydawania fortuny.

Prosty sposób na ogarnięcie większej łaty:

1. Wytnij cały uszkodzony fragment wiązki jako jeden „pakiet” – nie wyciągaj pojedynczych kabli z peszla.
2. Na stole przygotuj sobie „wkładkę” – odmierzone przewody o odpowiedniej długości, już zaciśnięte/zalutowane złączki na jednym końcu.
3. Włóż nowy fragment w peszel lub owiń taśmą materiałową, zanim zamontujesz go w aucie.
4. Dopiero na aucie dokończ łączenie z drugiej strony, pilnując długości, żeby wiązka nie była ani „na sztywno”, ani bardzo luźna.

Zamiast piętnastu pojedynczych napraw dostajesz jeden spójny odcinek, który wygląda fabrycznie i nie rozpadnie się po pierwszej zimie.

Na tle drogich sterowników i wiązek fabrycznych rozsądna diagnostyka przewodów jest jednym z najbardziej opłacalnych kroków po kolizji. Kilka godzin cierpliwej pracy z multimetrem może zaoszczędzić tysiące złotych w dłuższej perspektywie. Dobrym uzupełnieniem jest śledzenie tematów okołomotoryzacyjnych i elektrycznych, takich jak praktyczne wskazówki: auta, które pomagają zrozumieć logikę współczesnych systemów.

Specyfika obwodów oświetlenia, czujników i zasilania modułów po kolizji

Problemy ze światłami po dzwonie – dlaczego żarówki są OK, a dalej nie świeci

Światła to pierwsze, co rzuca się w oczy po naprawie blacharki. Wymiana lampy i żarówek nie zawsze załatwia sprawę, szczególnie gdy auto ma sterowanie przez moduły komfortu lub BCM.

Na co zwrócić uwagę przy diagnostyce oświetlenia:

• Wspólne masy dla kilku żarówek – często jedna śruba „robi” za masę dla całej lampy. Utrata tej masy powoduje dziwne efekty: migające postojówki przy hamowaniu, słabe świecenie kierunków.
• Sygnały sterujące z modułu – w nowszych autach lampa nie ma „zwykłego” +12 V po włączeniu; bywa sterowana PWM lub przez tranzystory w module. Miernik pokaże jakieś napięcie, ale żarówka nie świeci, jeśli moduł widzi zwarcie lub przerwę.
• Zamiana wtyczek – przy zderzakach przednich często są podobne złącza od halogenów, czujników parkowania i temperatury. Źle podłączone potrafią wywołać niezrozumiałe błędy i brak świateł.

Jeżeli w obu lampach po tej samej stronie dzieje się to samo, szukaj przyczyny w miejscu wspólnym: masa na błotniku, złącze przy podszybiu, moduł.

Czujniki zderzeniowe, ABS i inne „wrażliwe” elementy

Systemy bezpieczeństwa i kontroli trakcji po kolizji są szczególnie kapryśne. Nawet niewielkie uderzenie potrafi przestawić czujnik lub naderwać przewód w taki sposób, że na oko wszystko wygląda dobrze.

Typowe przypadki:

• Czujniki ABS przy zwrotnicy – przewód idzie blisko koła, łatwo go naciągnąć lub przygnieść przy naprawie zawieszenia. Objaw: świecąca kontrolka ABS/ESP, odczyt z jednego koła „0 km/h” lub „przerywa”.
• Czujniki zderzeniowe poduszek – po wymianie pasa przedniego bywa, że są źle przykręcone, na krzywo lub przez warstwę farby. Sterownik może to potraktować jako błąd czujnika.
• Czujniki poziomowania ksenonów – łamliwa dźwignia na wahaczu, przy mocniejszym uderzeniu w koło łatwo ją uszkodzić lub przekręcić.

Przy tych elementach nie ma sensu zgadywać – prosty interfejs diagnostyczny z odczytem błędów i parametrów bieżących (prędkości kół, przyspieszeń, pozycji) oszczędza wiele godzin patrzenia pod auto.

Zasilanie modułów sterujących – nie każdy plus jest taki sam

Po kolizji często sypią się błędy wielu modułów naraz. Zanim uznasz, że „padł komputer”, sprawdź, jakie zasilania moduł ma mieć i czy faktycznie je dostaje.

W praktyce przy sterownikach bywają trzy podstawowe linie:

• plus stały (z akumulatora, przez bezpiecznik) – utrzymanie pamięci, zasilanie bazowe,
• plus po zapłonie – sterowanie włączaniem logiki modułu,
• plus po przekaźniku – zasilanie elementów wykonawczych (pomp, cewek, silniczków).

Jeśli któryś z tych plusów zniknie (np. po naderwaniu jednego przewodu przy skrzynce bezpieczników), moduł może wstawać częściowo: świeci kontrolka, ale aktywacja funkcji nie działa. Sam błąd w pamięci często brzmi ogólnie, typu „brak komunikacji” lub „zwarcie do plusa/masy”. Bez kontrolnego pomiaru na kostce łatwo wymienić nie ten element, co trzeba.

Praca z wiązką w komorze silnika i kabinie po większym uderzeniu

Dostęp do wiązki – kiedy warto „pójść grubiej” i zdemontować więcej plastiku

Czasem szybciej jest zdjąć cały zderzak lub kawałek deski rozdzielczej, niż męczyć się z jednym złączem przez godzinę między chłodnicą a lampą.

Ogólny patent:

• Jeżeli do podejrzanej wiązki masz dostęp tylko „na palec” i nie widzisz, co tniesz lub mierzysz – lepiej rozebrać więcej i zrobić to raz a porządnie.
• Przy większym demontażu zawsze rób zdjęcia kolejności śrub i spinek. Wystarczy kartka z narysowanym zderzakiem i powkładane w nią śrubki na odpowiednich miejscach.
• Demontaż w kabinie (plastiki przy słupkach, progach) często daje dostęp do kilku wiązek naraz, więc można „przy okazji” obejrzeć więcej newralgicznych odcinków.

Przy rozbieraniu przodu auta dobrze mieć przygotowane pudełka lub woreczki z opisami – unikniesz szukania „tej jednej czarnej spinki” przy składaniu. Jeśli auto ma czujniki, kamery, radar – zanim coś odepniesz, zrób kilka zdjęć ich położenia i kąta ustawienia względem karoserii. Ułatwia to późniejsze ustawienie „na oko”, zanim pojedziesz na ewentualną kalibrację.

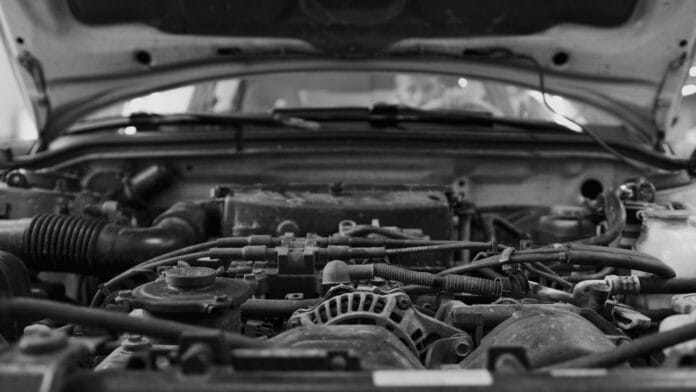

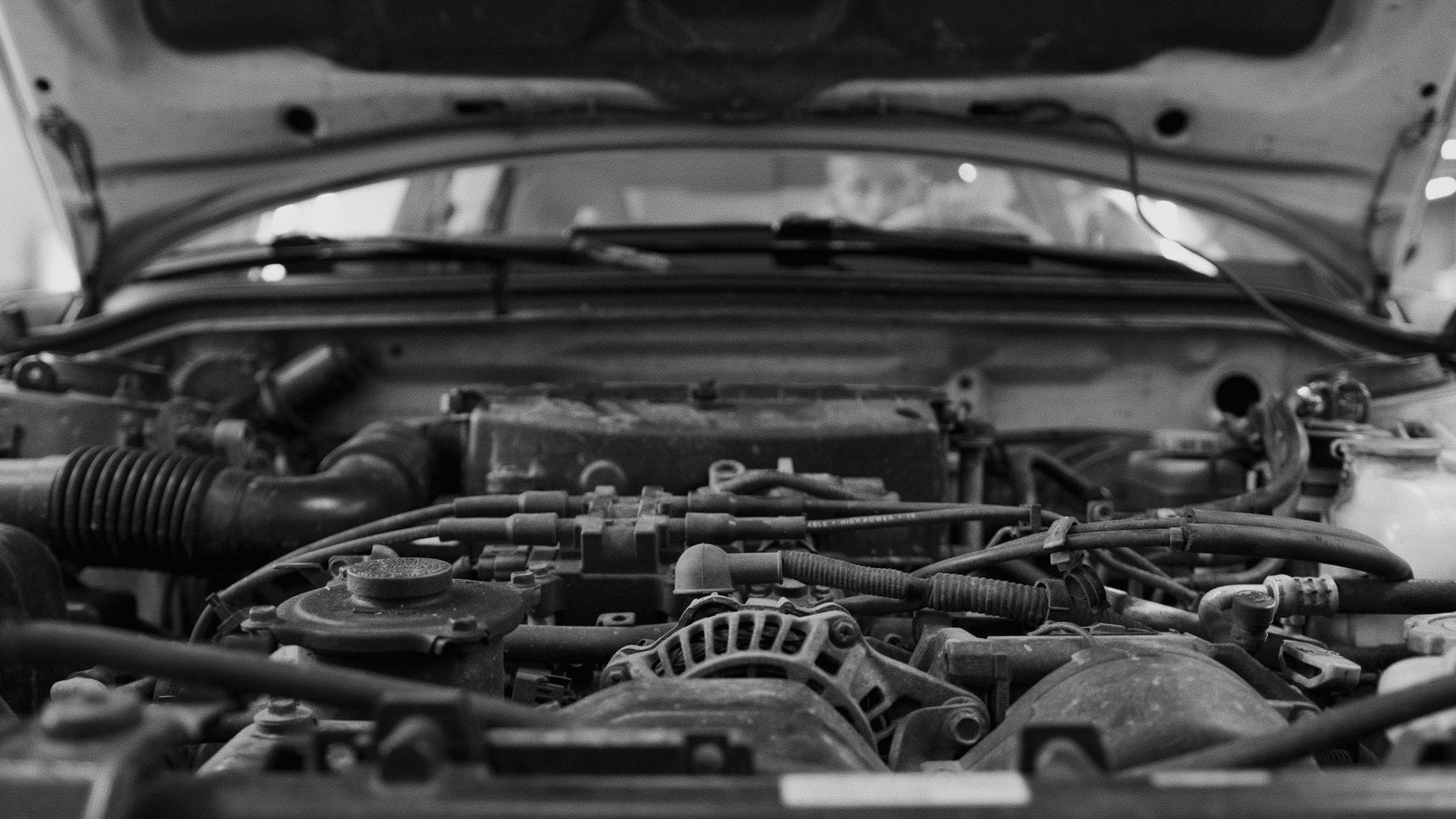

Typowe newralgiczne miejsca w komorze silnika

Po większym strzale przód auta wygląda na „ogarnięty”, ale drobnica w wiązce dalej potrafi robić psikusy. Najczęściej problemy wychodzą w kilku punktach:

• Przy akumulatorze i skrzynce bezpieczników – ciężarówki lawet, prostowniki, wymiana aku po kolizji; tu kable dostają w kość najczęściej. Sprawdź, czy klemy nie są wyłamane, a przewody masowe nie wiszą na ostatnich kilku drutach.
• Pod chłodnicami i belką przednią – przewody do czujnika temperatury, klaksonu, czasem czujnika poziomu płynu. Lubi tam stać woda i sól, więc każda „naprawa na skrętkę” szybko koroduje.
• Przejście wiązki przy podszybiu – po szarpnięciu przodem izolacja bywa popękana, a wiązka przygnieciona maską lub błotnikiem. Objawy są dziwne: raz działa wycieraczka, raz nie, centralny zamek dostaje „głupawki”.

Dobre efekty daje prosta procedura: najpierw oględziny tych kilku miejsc, dopiero potem rozgrzebywanie dalszych obwodów. Oszczędza to czas i redukuje liczbę „losowych” napraw.

Wiązki w kabinie – uszkodzenia niewidoczne na pierwszy rzut oka

W środku auta uszkodzenia po kolizji rzadko są spektakularne, za to często upierdliwe. Wiązki przy progach i słupkach potrafią się ściąć od przesuniętej blachy lub zostać zakleszczone pod nową nakładką, gdy ktoś składa wnętrze „na siłę”.

Przy braku komunikacji z drzwiami, problemach z poduszkami kurtynowymi albo losowo migającym oświetleniem wnętrza zacznij od zdjęcia plastików progowych i sprawdzenia, czy wiązka nie ma wgnieceń lub ostrych załamań. Naderwane przewody bardzo często trzymają się na izolacji – z zewnątrz wyglądają dobrze, a pod lekkim naciągnięciem puszczają.

Jeśli trzeba ciąć tapicerkę podłogi, rób to oszczędnie i „po szwie”, żeby później dało się ją przykleić z powrotem taśmą dwustronną lub masą butylową. Nie ma sensu zdejmować całej wykładziny przy małej naprawie pod nogami pasażera, ale zostawienie wody i wilgotnej pianki w tym miejscu gwarantuje korozję złącz i kolejne usterki za rok–dwa.

Jak nie zgubić się w wiązkach po dużym dzwonie

Przy autach po poważnych naprawach blacharskich łatwo wpaść w tryb „łatamy co wyjdzie po drodze”. Dużo lepsze efekty daje prosty plan: najpierw ogarnąć zasilania główne (akumulator, masy, skrzynka bezpieczników), potem komunikację (CAN, główne wiązki między modułami), dopiero na końcu pojedyncze odbiorniki. Kilka kartek z rozrysowanymi złączami i kolorami przewodów często zastępuje drogi tester – tym bardziej że wiele usterek da się znaleźć zwykłym miernikiem i lampką kontrolną.

Samochód po kolizji przestaje być „magiczny”, kiedy rozbijesz problem na proste kroki: gdzie powinien być plus, gdzie masa, którędy idzie wiązka i czy coś po drodze nie zostało urwane albo naprawione „na odwal się”. Taki uporządkowany sposób pracy oszczędza nie tylko pieniądze na częściach, ale też nerwy, bo zamiast walczyć z całym autem naraz, gasisz konkretne ogniska problemu – jedno po drugim.

Jak bezpiecznie ciąć, lutować i przedłużać wiązkę po kolizji

Przy autach po dzwonie nie da się uniknąć ingerencji w przewody. Klucz w tym, żeby zrobić to raz, solidnie i nie wracać do tematu po pierwszej zimie.

Gdzie ciąć, a gdzie szukać innego rozwiązania

Największy błąd to cięcie przewodu „tam, gdzie wygodnie”. Przy wiązkach warto trzymać się kilku prostych zasad:

• Nie tnij tuż przy złączach – zostaw minimum kilka centymetrów zapasu od wtyczki. Krótki „ogonek” później bardzo trudno porządnie zreperować albo ponownie zatermować.
• Unikaj miejsc ruchomych – przelotki drzwi, klapa, okolice zawiasów. Jeśli już musisz poprawiać przewody w ruchomym miejscu, staraj się przenieść łączenie kawałek dalej, tam gdzie wiązka jest nieruchoma.
• Nie łącz w najniższym punkcie – w progach i przy podłodze woda zbiera się z natury. Lepsze jest miejsce o 10–15 cm wyżej, nawet jeśli wymaga dłuższego przedłużenia.

Przedłużanie przewodów – jak dobrać drut i uniknąć „wąskiego gardła”

Jeżeli wiązka została dosłownie wyrwana, często nie ma wyjścia – trzeba przewody przedłużyć. Żeby nie zrobić gorzej niż było, zwróć uwagę na kilka rzeczy:

• Przekrój przewodu – nie schodź niżej niż oryginał. Grubszy drut nikomu nie szkodzi, cieńszy już tak (grzanie się, spadki napięcia).
• Rodzaj izolacji – zwykły przewód „domowy” z marketu szybko popęka w komorze silnika. Szukaj przewodów samochodowych (twarda, olejoodporna izolacja).
• Długość przedłużenia – nie rób „ogonów” na pół metra, jeśli wystarczy 10 cm. Im więcej kabli nadmiarowo zwiniętych, tym większe ryzyko przetarć i przygniecenia.

Kolory dobrze dopasować do oryginału, ale jeśli nie ma takiej możliwości, przynajmniej spisz, który kolor do czego został użyty. Kartka w woreczku foliowym schowana przy wiązce bywa cenniejsza niż najlepszy tester.

Lutowanie vs złączki – który sposób gdzie się opłaca

Nie ma jednego świętego sposobu. Każdy ma swoje miejsce i ograniczenia.

Lutowanie sprawdza się, gdy:

• masz dobrą lutownicę i dostęp do przewodu z obu stron,
• łączysz cienkie przewody sygnałowe (CAN, czujniki, sterowanie),
• miejsce łączenia nie będzie cały czas pracować mechanicznie.

Zaletą jest trwałe połączenie i niski koszt (cyna, kalafonia). Minusem – jeśli zrobisz twardy „bat” na środku wiązki, przy drganiach przewód złamie się tuż obok lutu.

Złączki zaciskane (tulejki, „beczułki”, konektory) sprawdzają się przy:

• grubszych przewodach zasilających,
• miejscach narażonych na wibracje (podwozie, silnik),
• sytuacjach, gdy lutowanie jest utrudnione (brak prądu, wilgotno).

Najprostsza, budżetowa opcja to zwykłe tulejki zaciskane i kombinerki. Wersja „komfortowa” – dobre zaciskarki z wymiennymi szczękami i złączki z koszulką termokurczliwą z klejem.

Uszczelnianie połączeń – gdzie wystarczy koszulka, a gdzie potrzebna „amunicja ciężka”

Sam lut lub zacisk to dopiero połowa roboty. Po kolizji wiele wiązek pracuje w brudzie, wodzie i soli.

• W kabinie – często wystarczy koszulka termokurczliwa ze ścianką 0,2–0,5 mm. Dodatkowo można owinąć całość taśmą materiałową, żeby kable nie „świszczały” o plastik.
• W komorze silnika – lepsze są koszulki z klejem lub taśma butylowa pod termokurczem. Klasyczna „izolacja” PVC po roku nad kolektorem rozpada się w palcach.
• Pod autem, przy nadkolach, zderzaku – maksymalne uszczelnienie: koszulka z klejem + dodatkowa taśma samowulkanizująca. To trochę droższa zabawa, ale raz zrobione połączenie przeżywa auto.

Naprawa przelotek drzwi, klapy i maski po uszkodzeniu blacharki

Przelotki gumowe to jedno z pierwszych miejsc, które dostaje przy szarpnięciu blachą w kolizji. Z zewnątrz widać tylko pękniętą gumę, w środku natomiast przewody wiszą na włosku.

Drzwi kierowcy i pasażera – objawy typowych uszkodzeń

Skutki naderwanych wiązek w drzwiach często wyglądają jak „elektronika zwariowała”:

• raz działa centralny zamek, raz nie,
• kontrolka niezapiętych drzwi świeci mimo zamknięcia,
• szyba elektryczna zatrzymuje się w połowie albo w ogóle nie reaguje,
• lusterka nie składają się lub robią to odwrotnie.

Na początek wystarczy odciągnąć gumową przelotkę między słupkiem a drzwiami i obejrzeć przewody przy maksymalnym odchyleniu drzwi. Pęknięte izolacje, „biały” drut miedzi (utleniony) i przewody trzymające się na jednym włóknie to sygnał, że samo poprawienie gumy nic nie da.

Jak sensownie naprawić wiązkę w przelotce

Naprawa w przelotce wymaga cierpliwości, ale da się ją ogarnąć bez specjalistycznego sprzętu:

1. Odepnij wtyczkę wiązki od słupka lub drzwi, jeśli to możliwe – unikniesz ciągnięcia na kablach podczas pracy.
2. Wyjmij wiązkę z gumy – nie naprawiaj przewodów „w dziurze”, bo po kilku otwarciach drzwi wszystko się ponownie przetrze.
3. Przytnij uszkodzony odcinek – nie łataj samego pęknięcia. Utnij kawałek, gdzie miedź jest już ciemna lub krucha.
4. Wstaw wstawkę z miękkiego przewodu samochodowego, minimalnie dłuższą niż oryginalny odcinek w przelotce. Długość dobierz tak, żeby wiązka przy maksymalnym otwarciu drzwi nie była napięta.
5. Zabezpiecz lut/konektory koszulką termokurczliwą i złóż wiązkę w gumie tak, aby połączenia nie wypadały dokładnie w strefie największego zgięcia.

Dla budżetowej naprawy wystarczą przewody z demontażu innej wiązki, ale dobrze, żeby były w podobnej elastyczności. Twarde, „domowe” miedzie łamią się szybciej niż zdążysz przyzwyczaić się do nowej naprawy.

Klapa bagażnika i kombi – klasyczne niespodzianki

W autach typu kombi, hatchback czy van wiązka do klapy idzie przez wąską przelotkę przy dachu. Po uderzeniu w tył lub wymianie klapy często zostaje ona naciągnięta lub skręcona o kilka stopni.

Objawy uszkodzeń to m.in.:

• brak trzeciego światła stop albo sporadyczne działanie,
• niedziałająca wycieraczka tylna lub spryskiwacz,
• problem z zamkiem centralnym klapy, błędy czujników parkowania tył.

Schemat naprawy podobny jak przy drzwiach, z jedną różnicą – połączenia najlepiej umieścić jak najbliżej słupka, gdzie wiązka mniej pracuje. W klapie, przy samym zawiasie, ruch jest największy i każda „łatka” długo nie pożyje.

Maska i wiązki czujników z przodu

W autach z czujnikami pieszych, aktywnymi maskami czy po prostu z gęstą zabudową przodu, wiązki przy zawiasach maski potrafią być naprężone po najdrobniejszej korekcie blacharki. Efekty:

• kontrolki otwartej maski mimo jej zamknięcia,
• błędy czujnika deszczu/zmierzchu po wymianie szyby i regulacji maski,
• okazjonalne „szarpnięcia” przy ruszaniu przez chwilowy zanik sygnału np. z czujnika położenia maski w systemach bezpieczeństwa.

Tu zwykle wystarcza przełożenie wiązki po nowej trasie i delikatne odgięcie uchwytów. Jeśli przewody są już naciągnięte na twardo, lepiej zrobić krótkie przedłużenie niż czekać, aż pękną w najmniej wygodnym momencie.

Diagnostyka i naprawa przewodów komunikacyjnych (CAN, LIN) po kolizji

Po większych naprawach blacharskich często pojawia się choinka błędów: brak komunikacji z kilkoma modułami, dziwne zachowania skrzyni, wspomagania czy ABS. Zanim zaczniesz wymieniać sterowniki, warto przyjrzeć się liniom komunikacyjnym.

Jak rozpoznać, że problem leży w CAN/LIN, a nie w zasilaniu

Nawet prosty interfejs diagnostyczny podpowiada, gdzie szukać:

• jeśli w błędach widzisz „brak komunikacji z…” dla kilku modułów jednocześnie, a inne działają poprawnie – podejrzany jest przewód komunikacji między nimi,
• gdy moduł raz jest widoczny, raz nie, często w zależności od temperatury lub wilgoci, można zakładać naderwanie przewodu lub słaby styk w złączu,
• jeśli nie działa cała grupa elementów (np. cały tył auta), często winny jest wspólny odcinek magistrali lub złącze przy przejściu wiązki.

Proste testy magistrali CAN bez drogich oscyloskopów

Profesjonalnie magistralę sprawdza się oscyloskopem, ale w warunkach garażowych da się ją wstępnie zdiagnozować multimetrem:

• przy wyłączonym zapłonie i odłączonym akumulatorze zmierz rezystancję między CAN High a CAN Low – zazwyczaj powinna wynosić około 60 Ω (dwie rezystancje 120 Ω równolegle). Odczyt skrajnie różny (0 Ω, nieskończoność, kilka Ω) wskazuje na zwarcie lub przerwę.
• sprawdź ciągłość każdej z linii między modułami, które „nie gadają”. Najłatwiej znaleźć piny CAN w schemacie lub opisie złącza, a potem przelecieć przewód na brzęczyku miernika.
• obecność napięcia około 2–3 V na liniach CAN przy włączonym zapłonie to dobry znak, ale same wartości nie mówią wszystkiego – ważna jest też symetria między CAN H i CAN L.

W praktyce wiele usterek CAN to banalne rzeczy: przewód przygnieciony śrubą od nowej belki, wiązka przełożona nad ostrą krawędzią, brak masy jednego z modułów, który „wiesza” całą gałąź magistrali.

Naprawa przewodów CAN/LIN – czego unikać

Przy przewodach komunikacyjnych są dodatkowe wymagania – to nie jest zwykła żarówka. Parę zasad, które oszczędzą wielu niespodzianek:

Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Jak wykryć zalanie instalacji elektrycznej w Aston Martinie po powodzi lub myciu i zapobiec kosztownej awarii.

• Nie rozkręcaj pary skręconej na długim odcinku. Jeśli musisz wstawić wstawkę, skręć nowe przewody podobnie jak oryginał.
• Nie mieszaj przekrojów na jednej parze. Najlepiej użyć tego samego typu przewodu, co w reszcie wiązki, nawet jeśli trzeba wyciąć kawałek z innej części używanej wiązki.
• Łączenia rób jak najkrótsze i z obu stron zabezpiecz termokurczem. Luty mogą pracować, więc lepiej umieścić je poza najbardziej ruchomym miejscem.
• Unikaj „trójników” CAN robionych na własną rękę. Jeśli fabrycznie był rozgałęźnik w złączu, a po kolizji ktoś go usunął, staraj się odtworzyć oryginalny układ, a nie dorabiać nowe odnogi.

Praktyczne strategie szukania przerwy lub zwarcia w długiej wiązce

Największy problem przy autach po dzwonie to nie brak narzędzi, tylko ilość możliwych miejsc uszkodzeń. Zamiast „kopać” na ślepo, opłaca się podejść do tematu metodycznie.

Dzielenie obwodu „na pół” – metoda krokowa

Najprostsza i wyjątkowo skuteczna technika to dzielenie wiązki na sekcje:

1. Zlokalizuj dwa skrajne punkty obwodu – np. bezpiecznik i lampę, moduł i czujnik.
2. Znajdź środkowe dostępne złącze na drodze przewodu (np. wtyczka przy słupku, złącze przy podszybiu).
3. Sprawdź ciągłość między bezpiecznikiem a tym złączem oraz między złączem a odbiornikiem.
4. Jeżeli pierwsza połowa przechodzi test, przesuń się dalej – szukaj kolejnego złącza i znowu podziel obwód. Jeśli problem leży w pierwszej części, cofnij się w drugą stronę, tak samo „tnąc” go logicznie na mniejsze kawałki.
5. Powtarzaj kroki, aż zawęzisz uszkodzenie do krótkiego odcinka wiązki lub jednego złącza – wtedy opłaca się już rozwinąć izolację i zajrzeć głębiej.

Taka metoda może brzmieć na początku jak strata czasu, ale zwykle oszczędza kilka godzin szarpania się z całą wiązką naraz. Zamiast pół samochodu w strzępach izolacji masz do ogarnięcia 20–30 cm podejrzanego odcinka.

Gdzie wiązki psują się najczęściej

Zamiast rozcinać losowe fragmenty, dobrze jest zacząć od punktów „statystycznie winnych”. W praktyce najczęściej padają:

• przelotki drzwi, klapy i maski,
• miejsca mocnego doginania blach po prostowaniu (progi, słupki, okolice podszybia),
• odcinki prowadzone przy ostrych krawędziach wzmocnień i łap zderzaka,
• okolicy napraw spawalniczych – masa potrafi znaleźć sobie drogę przez instalację.

Jeśli kolizja była z przodu, mało sensu ma rozbieranie połowy bagażnika. Lepiej prześledzić trasę wiązki od miejsca uderzenia w obie strony i dopiero potem, gdy nic nie wyjdzie, iść dalej w głąb auta.

Jak nie „przeinwestować” w naprawę

Przy starszych autach łatwo dojść do ściany: kilka godzin szukania, pół wnętrza wyjęte, a nadal brak pewności. Zanim zrobisz z samochodu gołą budę, dobrze zadać sobie pytanie, gdzie jest granica opłacalności. Czasem tani, używany kawałek wiązki z rozbitka i wymiana całego segmentu wychodzi szybciej i bezpieczniej niż dłubanie w piętnastu złączach po kolei.

Rozsądne podejście to miks: najpierw szybka lokalizacja metodyczna, potem decyzja, czy łatamy lokalnie, czy od razu wymieniamy całą sekcję. Przy autach miejskich za kilka tysięcy nikt nie będzie inwestował w kompletną, nową wiązkę z ASO, ale już przełożenie dużej używki „plug and play” może uratować temat jednym popołudniem.

Dobrze zrobiona diagnostyka wiązki po kolizji oszczędza nie tylko nerwy, ale i portfel. Zamiast strzelać częściami, krok po kroku zawężasz problem, łatasz tylko to, co faktycznie uszkodzone i masz większą szansę, że klient (albo Ty sam) nie wróci za tydzień z kolejną choinką błędów na desce. Przy odrobinie cierpliwości i sensownych narzędziach nawet „budżetowy” garaż jest w stanie ogarnąć instalację, której pierwszy rzut oka elektryka z serwisu nazwałby „nieopłacalną do ratowania”.

Najczęściej zadawane pytania (FAQ)

Jakie są najczęstsze objawy uszkodzonej wiązki elektrycznej po kolizji?

Typowy zestaw objawów to tzw. „choinka” na desce – świeci lub miga kilka kontrolek naraz (ABS, ESP, airbag, ładowanie, immo), czasem bez żadnego sensu. Do tego dochodzi znikające zasilanie: auto raz odpala, raz nie, gaśnie w czasie jazdy, resetuje się licznik lub radio.

Często pojawia się też brak świateł z jednej strony, niedziałające szyby czy lusterko w drzwiach po uderzeniu, problemy z centralnym zamkiem albo wentylatorem nawiewu. Jeśli komputer pokazuje kilka zupełnie różnych błędów jednocześnie (np. ABS i ogrzewanie szyby), mocno wskazuje to na kłopot z wiązką, masą lub zasilaniem, a nie od razu z samymi sterownikami.

Jak samodzielnie sprawdzić instalację elektryczną po stłuczce, żeby nie narobić szkód?

Na początek wystarczy prosty przegląd mechaniczny: obejrzyj wiązki w miejscach uderzenia (przód, progi, tył), pod akumulatorem, w nadkolach i pod plastikowymi osłonami. Szukaj przetarć izolacji, przygniecionych przewodów, „wiszących” wtyczek, przewodów pod ostrą krawędzią blachy albo takich, które ktoś po naprawie blacharskiej po prostu upchnął „na siłę”.

Jeśli masz podstawową wiedzę i multimetr, możesz:

• sprawdzić masy – znaleźć punkty masowe w okolicy napraw blacharskich, odkręcić, oczyścić i skręcić na nowo,
• sprawdzić ciągłość prostych obwodów (np. zasilanie lampy, silnika szyby w drzwiach po uderzeniu),
• delikatnie docisnąć i rozłączyć/połączyć duże kostki przy skrzynce bezpieczników i modułach – oczywiście po odpięciu akumulatora.

To już eliminuje sporą część tanich, ale irytujących usterek.

Kiedy po kolizji koniecznie jechać do elektryka, a kiedy można działać samemu?

Do specjalisty bez dyskusji: gdy wystrzeliły poduszki, w okolicy są żółte wtyczki SRS, przewody od napinaczy pasów albo elementy instalacji hybrydowej/elektrycznej (grube pomarańczowe kable). Również wtedy, gdy auto po wypadku nie odpala, ma kilkanaście błędów komunikacji sieci CAN, a połowa instalacji żyje własnym życiem.

Samodzielnie można walczyć przy:

• braku świateł, kierunkowskazów lub przeciwmgłowych z jednej strony,
• niesprawnym lusterku, szybie czy centralnym zamku w drzwiach po lekkim uderzeniu,
• pojedynczych, prostych obwodach poza strefą SRS i wysokonapięciową.

Jeżeli rozumiesz podstawy elektryki i umiesz bezpiecznie odpiąć akumulator, takie rzeczy da się ogarnąć w garażu za ułamek kosztu serwisu.

Czy po kolizji wystarczy wymienić „podejrzany” moduł, jeśli wyskakuje błąd na komputerze?

Wymiana modułów „na ślepo” zazwyczaj kończy się przepalaniem budżetu. Przykładowo: lekko nadłamany przewód CAN przy module ABS potrafi wygenerować całą lawinę błędów w wielu sterownikach. Warsztat, który bez sprawdzenia wiązki zacznie wymieniać po kolei moduł ABS, licznik, moduł komfortu, szybko wystawi rachunek przekraczający wartość starszego auta.

Ekonomicznie rozsądniej jest:

• najpierw sprawdzić zasilania i masy danego modułu,
• obejrzeć i poruszać wiązką przy module oraz na odcinku przechodzącym przez strefę uszkodzeń blacharskich,
• dopiero po wykluczeniu problemów z kablami myśleć o wymianie elektroniki.

Moduł jest z reguły najdroższym podejrzanym, a przerwa w kablu lub zgnita masa – najtańszą usterką do usunięcia.

Dlaczego problemy z elektryką pojawiają się kilka miesięcy po wypadku, mimo że auto było „dobrze zrobione”?

Po kolizji wiele uszkodzeń wiązki jest ukrytych. Izolacja wygląda dobrze, a wewnętrzna żyła jest już nadłamana albo minimalnie ściśnięta. Na początku przewód jeszcze „trzyma”, ale po setkach wstrząsów na dziurach miedź pęka całkowicie i zaczyna się losowa przerwa w obwodzie.

Drugi scenariusz to drobne przetarcie izolacji, przez które do środka wchodzi wilgoć, sól i brud. Przez kilka miesięcy nic się nie dzieje, aż końcówka przewodu lub piny w złączu skorodują na tyle, że pojawia się zwarcie lub przerwa. Niewiele osób łączy wtedy świecący ABS czy wariujący centralny z drobną stłuczką sprzed pół roku – a często właśnie tam jest źródło kłopotu.

Czy mogę lutować i naprawiać wiązkę samodzielnie po stłuczce, czy lepiej kupić nową?

Przy starszych autach i prostych obwodach (światła, szyby, wyposażenie drzwi) naprawa lokalna ma sens: można wstawić łatkę przewodu o podobnym przekroju, zlutować, zaizolować porządną koszulką termokurczliwą i dobrze zamocować wiązkę, żeby nie wisiała. To tani i szybki sposób, o ile zachowasz rozsądek i nie „opaskujesz” wszystkiego w jeden twardy pakiet, który potem znów się przetrze.

Przy gęstych wiązkach w okolicy sterowników, przy sieci CAN czy w nowym aucie często lepsza jest wymiana całego odcinka wiązki lub profesjonalna regeneracja. Większa liczba amatorskich lutów i przedłużek w jednym miejscu potrafi później generować dziwne, trudne do złapania usterki, więc na dłuższą metę bywa to oszczędność tylko pozorna.

Jak zabezpieczyć instalację elektryczną po naprawie blacharskiej, żeby nie wracać do tematu?

Kluczowe jest poprawne ułożenie i zamocowanie wiązki – nie może być przygnieciona, opierać się o ostrą krawędź ani wisieć luzem w miejscu, gdzie pracuje zawieszenie lub drzwi. Po każdej blacharce warto przejść wzrokiem po okolicy naprawy i sprawdzić, czy wszystkie opaski i uchwyty są na miejscu.

Dodatkowo:

• oczyść i zakonserwuj punkty masowe w naprawianej strefie (papier ścierny + cienka warstwa smaru przewodzącego),
• zostaw tyle luzu przewodów, żeby mogły „pracować” przy ruchu blach, ale nie ocierały o ostre elementy,
• unikać tanich, sztywnych peszli z ostrymi krawędziami – lepsze są miękkie peszle i taśmy materiałowe, które nie przecinają izolacji.

Co warto zapamiętać

• Po kolizji wiązka najczęściej uszkadza się mechanicznie (rozciągnięcie, ściśnięcie, przetarcie, zakleszczenie w strefach zgniotu), a z zewnątrz wygląda na całą – kłopoty z elektryką mogą wyjść dopiero po kilku dniach lub miesiącach.
• Objawy w rodzaju „choinki” na desce, losowo znikającego zasilania, serii pozornie niepowiązanych błędów (ABS, airbag, szyby, oświetlenie) zwykle oznaczają problem z wiązką, masami lub zasilaniem sterowników, a nie awarię wielu modułów naraz.
• Najbardziej zdradliwe są częściowo przerwane przewody i luźne wtyczki – raz działają, raz nie, co prowokuje kosztowne, błędne wymiany sterowników zamiast skupienia się na sprawdzeniu ciągłości przewodów i jakości połączeń.
• Niedokładne ułożenie wiązki po naprawie blacharskiej („upchane byle gdzie”) szybko kończy się przetarciami i zwarciami, zwłaszcza na ostrych krawędziach błotników, podłużnic, progów czy przy wspornikach chłodnicy.
• Jeden skorodowany punkt masowy w rejonie naprawy potrafi generować kaskadę problemów (airbag, wycieraczki, światła, rozruch), a jego prawidłowe oczyszczenie i zabezpieczenie to szybka i bardzo tania naprawa.
• Uszkodzenia izolacji, które dziś „nie przeszkadzają”, po kontakcie z wodą i solą zamieniają się w korozję żył i pinów – po kilku miesiącach pojawia się zwarcie lub przerwa, której mało kto łączy z dawną stłuczką.
